结构特征
软密封结构的柱塞阀的密封副是由上下两个软密封圈和柱塞组成,当柱塞塞入密封圈内孔时,通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢,从而保证了密封,当阀门开启抽出柱塞时,密封圈的材料在弹性的作用下恢复原始状态。柱塞经精密磨削及抛光处理后与阀杆相连接。密封圈采用新型无毒非金属材料,具有耐压、耐磨及自润滑功能,密封性能好,使用寿命长。
硬密封结构的柱塞阀的密封副是由精密磨削及抛光处理后的柱塞和在堆焊后的硬阀座面组成。柱塞经粗加工后分别进行渗碳、高频淬火及渗氮等化学处理,硬度可高达hrc58~64。柱塞阀的上密封圈采用新型无毒非金属材料,具有耐压、耐磨及自润滑功能,密封可靠、经久耐用。
材料明细

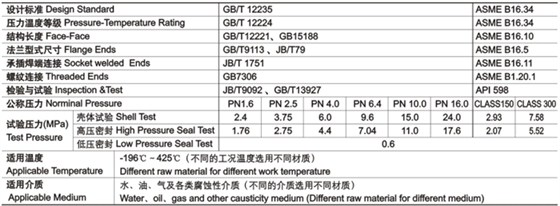

技术性能规范

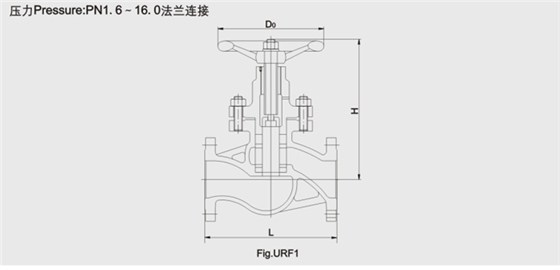

结构图

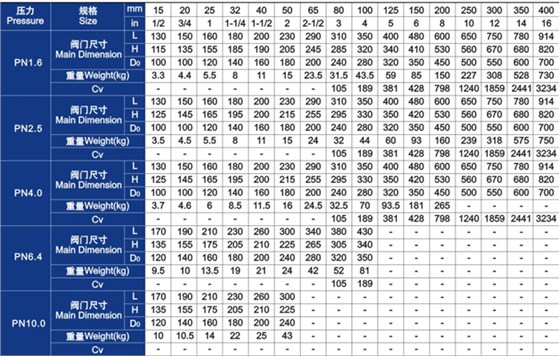

外形尺寸和重量
