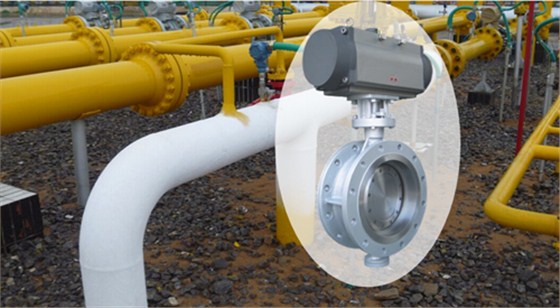

三偏心蝶阀
第一个偏心轴偏离密封面中心线
第二个偏心轴偏管路及阀门中心线
第三个其独特的偏心阀座斜锥角与管路中心的夹角,这样,使得阀座与密封圈在门整个开关过程中完全脱离。这种结构既利用了凸轮效应,又完全消除了摩擦,去除了磨损和泄露的可能。
零泄漏是通过蝶板上密封圈的弹性来实现的,该密封圈的弹性是通过其径向的压缩和柔动产生的。密封圈与阀座接触面为斜锥面。密封圈与阀座之间的接触产生轻微的“楔式效应”,使密封圈发生柔动和径向压缩。正由于阀座与密封圈之间均匀接触以及密封圈的柔性。使得加载在阀座上的载荷均匀,从而用最小的扭矩实现最严密的切断。扭矩产生的弹性使得阀门严密关断,而与介质流向或介质力无关。
接着由专业阀门定制厂家—航天泵阀的小编为您介绍三偏心蝶阀具有的特点:
1.复合金属密封圈的弹性特性使得阀门具有零泄漏性能。
2.扭矩密封确保阀门持续的双向零泄漏特性。
3.直角旋转无摩擦设计师通过一个独特的三偏心原理来实现,它消除90°开关旋转中阀座与密封圈之间的摩擦
4.stl一体式硬面阀座可满足许多工况要求,使用寿命,维修方便。
5.一体式铸造(板焊)阀体,结构长度符合iso5752、asme b16.10和api609。可替换高性能蝶阀以及其他种类的阀门,安装简单、加上零泄漏性能,使阀门具有‘本质防火安全’特性。
6.阀杆防吹出设计安全可靠,完全符合api609的要求。
7.阀杆上的阀位指示器以及顶部安装法兰有利于蝶板位置指示。
8.三偏心蝶阀的阀杆采用一根通轴式结构,阀杆与蝶板连接采用键或销键组全。
