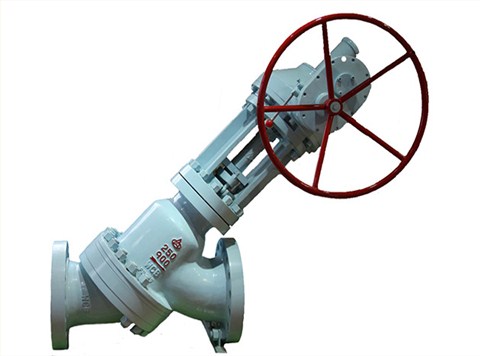

y型料浆阀介绍
一种适合氧化铝工况,满足耐磨、耐压、耐冲刷、防结疤的装置要求的一种氧化铝专用阀;该阀具有操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用等特点。驱动方式有:手动、电动、气动、齿轮传动,用户可根据不同的通径及压力选用合理的驱动装置,以达到使用要求。
结构性能和特点
y型结构,流阻小、不容易结疤。左右阀体为分开式,两阀体之间夹有阀座
a、阀瓣密封面选用新型的球面线密封组合结构,同时密封面喷焊wc硬质合金,硬度可达到hrc58-68度b、为提高阀杆表面硬度和耐磨性采取了先进的光辉离子氮化处理,可使阀杆表面硬度达到hv1100以上
c、采用新型的组合式填料结构,填料函体中间安装柔性石墨环,两端装编织柔性石墨填料或隔层安装
d、新型的切除结垢机构,填料函体下部设计安装有陶瓷纤维除污圈
e、阀门设有防转、导向装置(设置在体腔外部),不与介质接触,保证阀杆在开启和关闭时只做直线运动,不做回转运动
f、阀门设计有上密封结构,当阀全开时可以保护填料,阻止介质从填料函处渗漏。
设计制造及检验标准
1、设计标准:gb/t 12235-2007(石油、石化及相关工业 用钢制截止阀和升降式止回阀)2、检验标准:gb/t 13927-2008 (工业阀门 压力试验)
3、法兰标准:hg/t 20592、 20615-2009 (钢制管法兰、垫片、紧固件)或按用户要求相应标准
