针对气井泡沫排水采气人工加注费用高、劳动强度大的问题,我公司研制了自动投棒/投球装置和自动注剂装置,并进行了相关产品实验及研究。

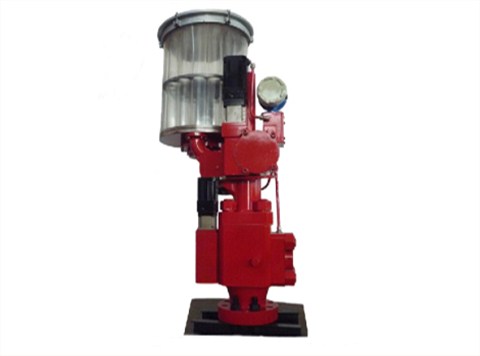

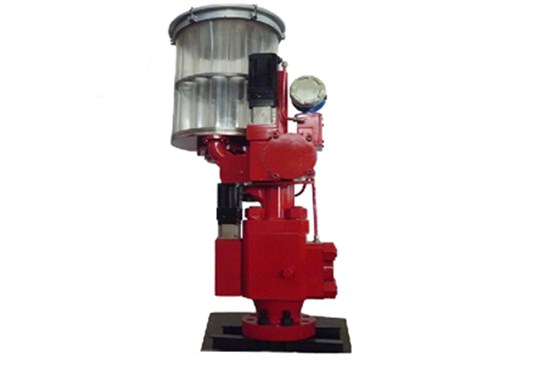

自动投棒投球装置主要由壳体、电磁头、转盘、储棒筒等组成,投棒过程安全可靠。自动注剂装置主要由太阳能电池板、蓄电池、逆变器、柱塞泵、药剂箱及远程控制器组成,它与数字化远程控制系统配合,通过站控软件发送指令,可实现泡剂远程控制自动定量加注。
1.井口泡排球自动加注装置结构紧凑,体积小,重量轻。
2.装置高低压分离:通过投球活塞机构设计,把储球筒(常压区)与投球主阀(高压区)隔开,提高了安全性与蓄球方便性。
3.自动泡排球投放装置控制方式采用定时控制与远程控制相结合。
4.耗能低:装置总功率小于350w。
5.采用双密封结构,安全可靠。
6.能够实现就地调节。
7.能够实现电机过载保护。
8.泡排球投放精确灵活。
9.工作过程中不需要放空,不污染环境。

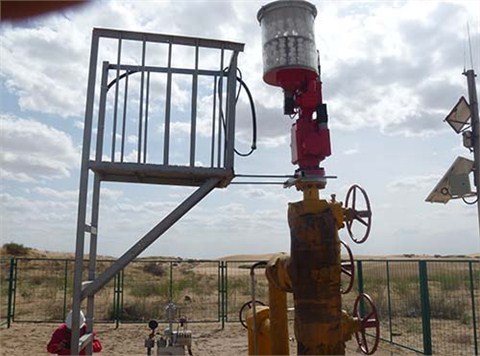

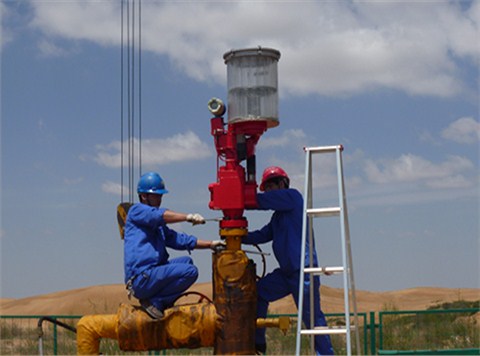

86口井的现场应用情况表明,设备性能稳定、自动化程度高,累计增产气量810万㎡,年节约生产运行成本210万元(usd33.6万)。该技术的应用提高了泡沫排水采气效率,为泡沫排水采气的推广应用提供了技术支撑。
公称压力:25mpa
工作电压:dc 12v
供电方式:太阳能电池板供电
额定功率:大电机260w小电机75w
工作压力:16mpa
泡排球规格:φ38mm ~φ48mm
储球库/储棒库容积:1000mm长,可装50的球300个
工作时间:3.5分钟(大电机2分钟小电机1分钟过程中延时0.5分钟)
投球周期:1-9999小时可调
每周期投球次数:1-99次可调(每次间隔1分钟)
每次投球个数:2个
总高度:储球筒/储棒库1000mm长高为1.7m
